Preiswerter Bausatz für den Heimwerker

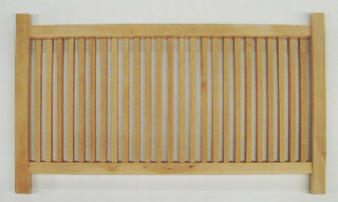

Rahmen und Stäbe in Buche massiv,

Alles nach Maß - Stab glatt oder mit Profil - Aufpreis

Montagesatz und Anleitung

Teile können geölt oder lackiert werden

( auch gebeizt )

Teile sind lose, aber zum bearbeiten vorbereitet

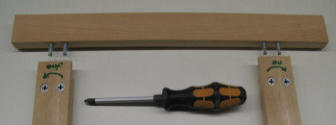

1. Rahmen zusammstecken und die Buchsen anziehen

2. Stäbe vorbohren - 4.0 - Bohrer

3. Stäbe ausrichen und markieren Abstand ca. 16 bis 20 mm )

4. Stäbe verschrauben - 3.5x 20 Rundkopf evt. mit einer Zwinge zusammen spannen es kann auch zus. noch Leim angegeben werden

Montage der Rahmen

1. Rahmen evtl. in der Höhe einpassen nur unten Kürzen

2. Metallscheibe oben u. unten Stellwinkel anschrauben - ca. 8 mm von unten

3. Rahmen ausrichten und oben den Winkel mit Magnet, an der Platte befestigen. Bei Holz, Löscher bohren u. anschrauben Bei Stein, Klebestelle mit Patex oder Uhu bestreichen und ankleben. Der Winkel kann auch seitlich verdübelt werden.

4. Das weißen Plastikteil, hinter den Rahmen auf den Boden kleben und die Stellschraube andrehen

Zusätzliche Teile.

Seiten aus 15-18 mm Multiplex - Montagefertig

Abdeckplatten oder Abschlußleiten

Rahmen unten mit der Schraube, in die Nut stellen

Rahmen oben an den Magnet beiklappen

Funktion:

Andere Holzarten Lackierungen und Teile sind gegen Aufpreis selbstverständlich lieferbar.

Klappe an den Seiten, für Reglerbedienung

Senkrechte Stützen mit Profil - 606 -

Mehr über Stabverkleidungen im Infocenter :

Bitte Anfragen und Angebot anfordern
